石材饰面泛碱的形成与防治

返碱、白华与石材病变

“返碱”“泛碱”和“反碱”是工程交流中常见的不同写法，通常用于描述材料内部的可迁移物质随水到达表面，并在干燥过程中形成白色析出物的现象。本文采用“泛碱”作为主要表述。

“石材病变”的范围更广，除白色析出外，还包括黄斑、锈斑、湿斑及其他影响饰面外观的变化。这一名称便于概括问题，但在确定施工方案时，仍需要进一步区分具体成因。例如，湿斑主要表现为颜色加深，锈斑涉及含铁物质的氧化，而泛碱则与水分携带物质迁移、沉积有关。

英文技术资料中的 Efflorescence 强调可溶性物质从多孔材料内部向表面迁移并形成沉积的过程。中文“碱”的习惯性称呼，并不意味着析出物全部属于化学意义上的碱。实际沉积可能包含不同盐类，也可能包含含钙物质迁出后形成的反应产物。

“白华”与“泛碱”的使用范围存在交叉。为便于现场观察和处理，本文根据松散白粉、接缝硬壳和外部水垢的特征，将其分别描述为粉状泛碱、结壳型白华和水垢。这是一种依据外观与来源建立的工作分类，同一部位可能同时存在两种以上现象。

水分、可迁移物质与孔隙通道

泛碱的形成需要三个条件共同作用：存在可迁移物质，存在能够溶解和携带这些物质的水，以及具备向表面移动的通道。

水泥基铺贴材料是常见的物质来源。水泥水化形成的氢氧化钙，以及砂浆、填缝材料、骨料和施工用水中的部分可溶性盐类，都可能参与迁移。受到盐污染的砂、来源不明的配料，以及使用过程中进入体系的污染物，也会增加沉积来源。

水分既参与溶解，也承担运输作用。施工阶段的砂浆拌合水、石材切割和清洗带入的水、基层残余水分，构成新铺装体系中的初始水源。投入使用后，管道渗漏、生活用水、雨水渗入和地下潮气，则可能持续补充水分。

天然石材具有不同程度的孔隙与微裂隙。水可以沿这些通道移动，也可以经过板边、拼缝、开孔和粘结层到达表面。因此，石材的致密程度只是影响因素之一，铺贴层与接缝的连续状态同样重要。即使面层吸水较低，水也可能沿板边集中迁出，在接缝和墙脚留下白色痕迹。

含钙物质的沉积可以用氢氧化钙的碳化过程说明：

Ca(OH)₂＋CO₂ → CaCO₃↓＋H₂O

氢氧化钙随水迁出，与空气中的二氧化碳反应，形成较难溶于水的碳酸钙。随着水分反复补充和蒸发，沉积逐渐增厚，松散的表面痕迹可能发展为较致密的结壳。

这一过程使材料选择、水源控制与防护处理形成直接联系。减少可迁移物质，可以降低沉积来源；控制进水和滞水，可以减少运输条件；降低石材吸水并完善接缝构造，可以限制迁移路径。三方面相互配合，才能降低反复析出的可能。

内部析出与外部沉积的具体来源

内部泛碱主要发生在铺贴层或基层中的物质向饰面迁移的过程中。水泥砂浆湿贴的墙面与地面，如果存在较多残余施工水分，或基层持续受潮，就可能在表面干燥时出现白粉。清理后再次析出，说明这一迁移过程仍在继续。

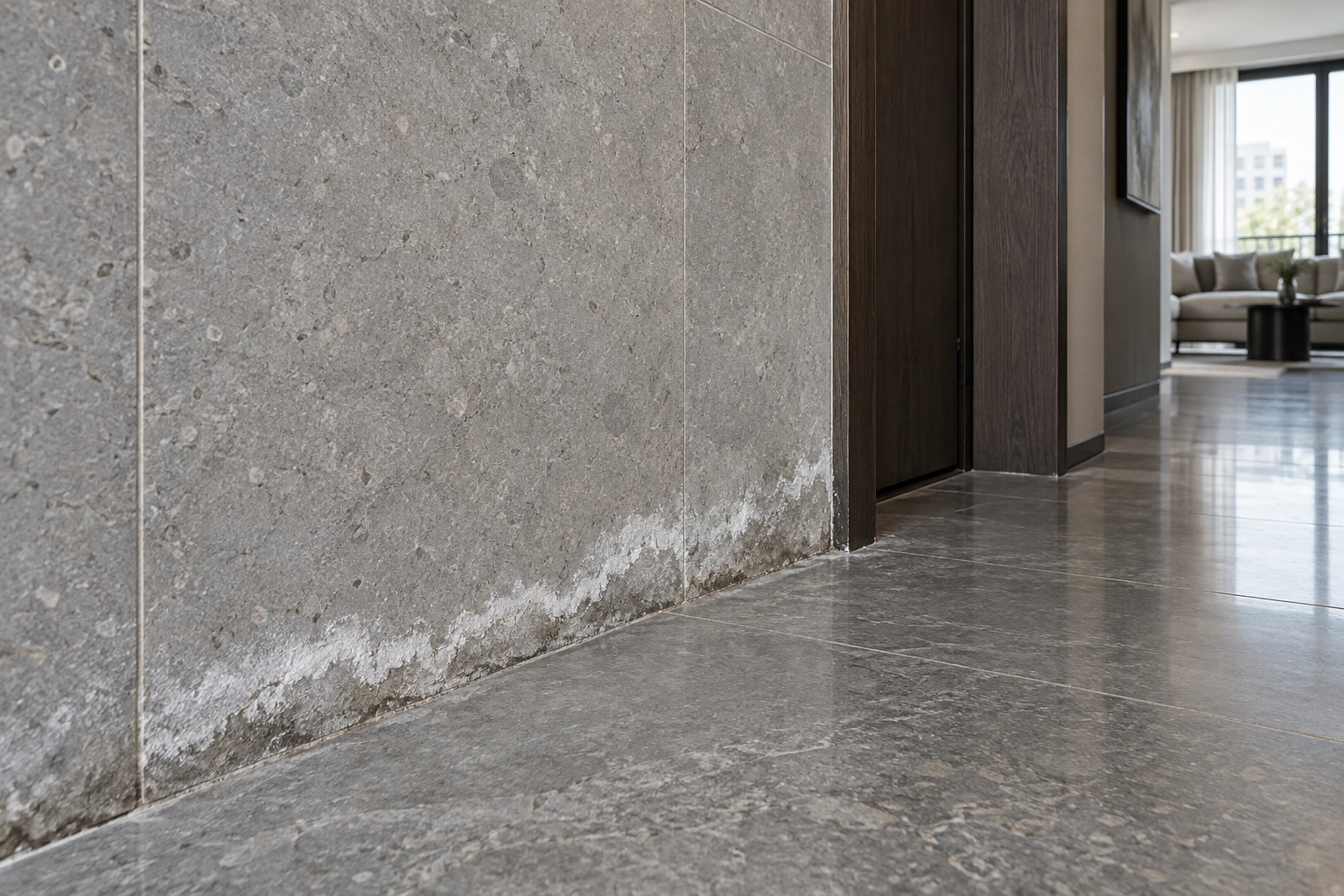

首层与地下室需要关注地面以下的潮气及外部来水。墙脚连续发白、局部长期发暗，可能与基层水分有关。卫生间、厨房及设备附近，则应结合给排水管道、地漏、门槛和墙地交接处检查。不同位置的痕迹，提供的是不同的水路信息。

外部因素引起的发白包括硬水沉积、污染物反应，以及清洁或抛光材料的残留。室外含碳酸盐石材受酸性污染作用后，可能发生表面反应；室内护理产品使用不当，也可能留下白色残膜。含草酸的抛光体系涉及石材表面化学反应，其残留、使用量及工艺条件均会影响最终外观。

季节变化会改变这些过程的速度。多雨季节增加了建筑受水机会，较高湿度延缓了内部干燥；当环境转干或局部温度升高时，蒸发又可能使析出物集中显现。现场排查宜记录白色痕迹与降雨、淋浴、清洗及设备使用的时间关系，使环境变化与实际水源对应起来。

从形态和位置辨别三类白色痕迹

粉状泛碱通常呈白色或灰白色薄层，干燥时较松散，可以被轻柔擦除。严重时，粉末或结晶会在孔隙、板边和拼缝处堆积。它不局限于直接溅水的位置，存在潮湿铺贴层的墙面和地面均可能出现。

结壳型白华多见于接缝、板边和水流出口，呈条带、流挂、颗粒或瘤状凸起。部分属于施工浆液流出后的固化残留，部分则是含钙物质长期迁移、反应和累积的结果。与松散白粉相比，这类沉积通常更致密，去除时容易连带改变石材表面。

水垢主要来自外部用水中的矿物质。水滴、薄层水膜或水流在石材上反复停留，逐渐形成点状、片状或壳状沉积。淋浴墙面、台盆周边、龙头根部与地面积水处较为常见，其分布往往与溅水及流淌路径相对应。

辨别时，先记录位置、范围和形态，再观察附着物是否松散、表面是否失光，以及是否伴随湿斑、空鼓和裂缝。全景照片用于判断分布，近景照片用于比较沉积厚度与质地，清理前后的记录则有助于判断复发速度。

水溶性观察可以提供辅助线索。取下少量松散沉积进行观察，比直接反复浸湿成品饰面更容易区分溶解与受水变色。易溶部分遇水减弱、干燥后重新出现，提示可能存在可溶性盐；较硬沉积不易变化，则需要进一步判断其成分。

酸反应也可用于专业鉴别，但宜针对取下的沉积样品进行。碳酸盐沉积与酸接触可能产生气泡，大理石、石灰石等石材本体也会发生类似反应。因此，成分判断需要结合取样位置和材料类型，避免把石材本身被侵蚀误判为沉积正在清除。

施工前的材料选择与六面防护

石材防护应在选材和加工阶段同步安排。正面、背面及四周边缘共同构成六面防护范围，其中背面与后续粘结层直接接触，边缘又与接缝水分关系密切，容易成为防护不连续的部位。

渗透型防护产品通过改变孔隙表面的润湿条件，降低液态水进入石材的程度。实施前，需要清除切割浆、粉尘及加工残留，使石材达到相应干燥条件。涂刷后应留足反应或固化时间，并清除不应留在饰面上的多余材料。

现场切割、开槽和开孔会形成新的暴露面。这些位置应纳入补防护工序，尤其是台盆开孔、门槛切边、管线孔和异形收口。防护记录宜与加工、进场和安装顺序对应，避免已经完成六面处理的石材在二次加工后留下缺口。

材料配套需要同时考虑防水表现与粘结条件。背面防护剂、背网背胶和胶粘剂应共同进行样板验证，观察颜色变化、吸水情况及粘结效果。对易受水变色或发生翘曲的石材，选用经验证的专用铺贴体系，可以减少现场反复试配带来的不确定性。

低碱水泥是减少部分碱来源的选择之一。低碱水泥选型可核查当量碱含量 Na₂Oeq≤0.6%。这一数值针对水泥材料本身，砂、拌合水、填缝材料和基层仍需分别控制。未经适当处理、含盐情况不明的海砂不应进入石材铺贴配料，现场也应避免使用受到盐污染的水和骨料。

石材专用胶粘剂、低泛碱配方材料，以及适用的树脂类粘结体系，提供了不同于传统现场拌制砂浆的选择。选型时，应核对石材尺寸、背面状态、使用部位、层厚和基层条件。“无碱胶泥”等商品名称，还需要落实为可以核查的产品性能与适用范围。

有机硅、有机氟，以及水性或溶剂型产品，涉及不同的成分和载体。防护剂的比较应落在拒水、拒油、透气、颜色影响和粘结相容性上。对于甲基硅酸钠等碱性硅酸盐类产品，尤其应核对石材适用性与白色残留风险，避免将面向其他基材的防水材料直接用于装饰石材。

铺贴工艺中的水分控制

墙面采用干挂或其他机械连接方式，可以减少石材与湿砂浆直接接触的面积。其构造设计还需要解决背后进水、排水、连接件及接缝问题。干挂、半干挂的工艺选择，应落实为明确的连接节点和湿作业范围，使设计与施工对“减少湿接触”有一致理解。

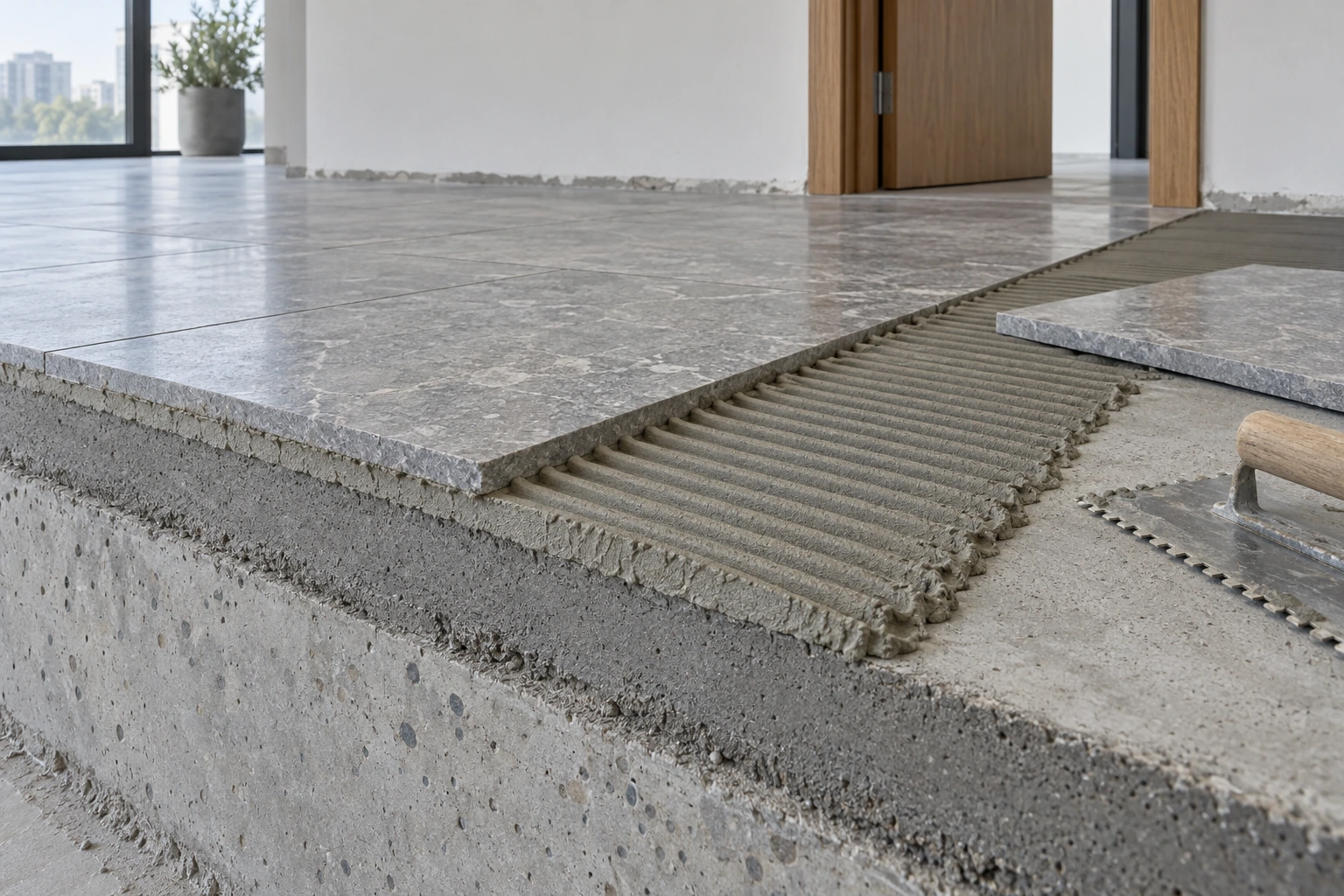

湿贴体系中的控制重点包括基层状态、拌合水量和铺贴后的排湿条件。基层应先完成渗漏修复与相应防水、防潮措施；铺贴材料按确定配比施工，避免为改善操作性任意加水。现场检查除了表面干湿，还应记录测试方法、测点和材料允许条件。

养护、填缝和研磨护理之间，需要形成连续的工序安排。水泥基材料需要完成必要养护，铺贴层中的多余水分也需要逐渐排出。过早填缝、覆盖或进行不适配的表面封闭，会改变干燥路径。填缝材料应与接缝用途相符，变形缝、普通拼缝及具有排水功能的通路分别处理。

施工控制涉及干燥时间、基层含水率、配水量及养护间隔。下表将这些项目与需核实的条件对应列出，其中数值仅供选型与施工讨论，实际控制值应落实到具体材料体系：

上述数值需结合材料、测试方法与现场条件核实。施工验收应采用项目确定的控制值，并完整记录干燥、配水、养护和工序间隔。

首层与地下室还需要检查地下潮气及周边排水。防潮层的位置应与地面构造共同确定，管道渗漏应在饰面施工前修复。湿区坡度、地漏、门槛和墙地交接处应形成连续排水关系，减少水停留在表面和铺贴层内的机会。

泛碱的分程度治理

泛碱治理可以按沉积范围、厚度和是否伴随基层问题，分为轻度、中度和重度。分级的目的，是确定清理与修复的工作深度。

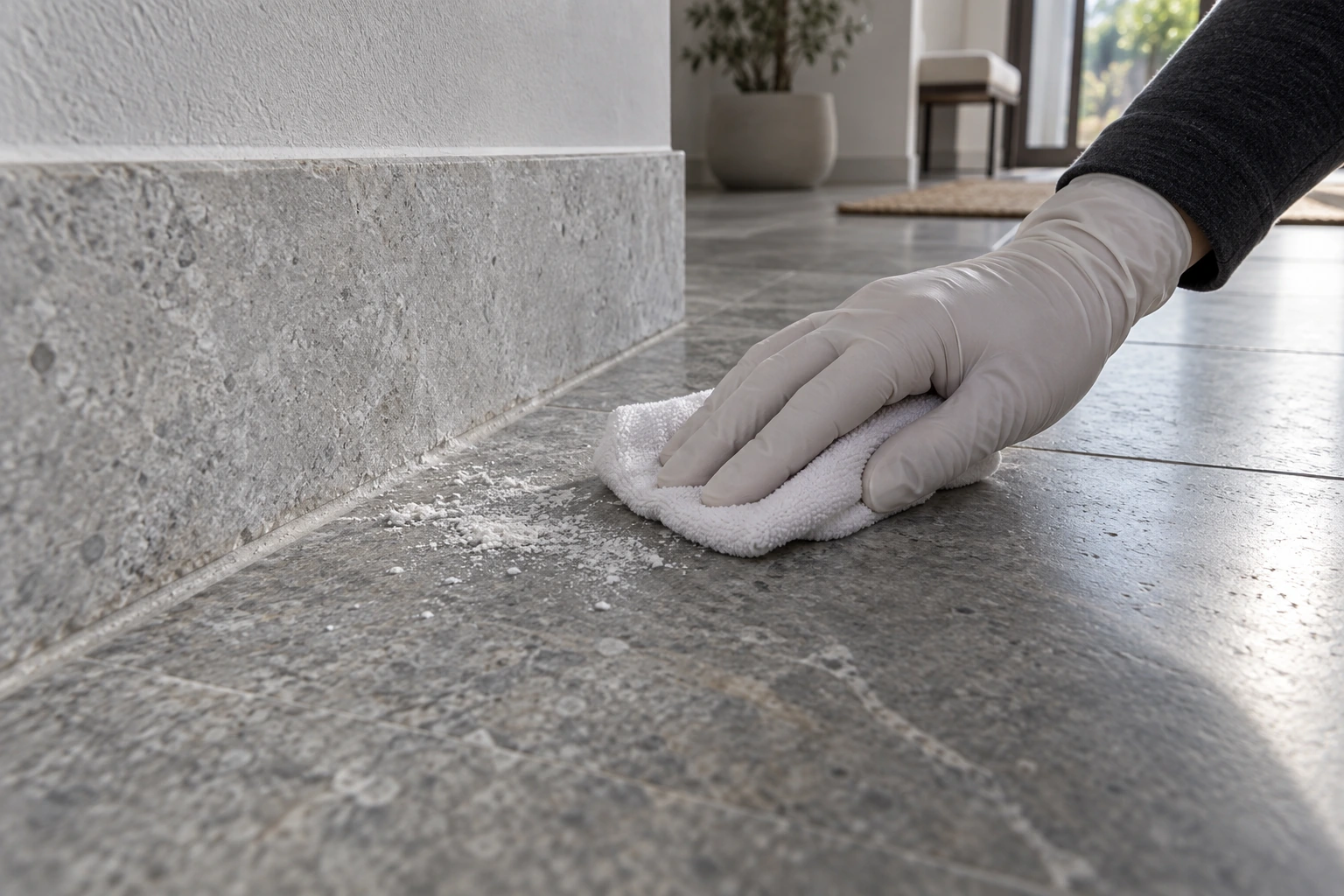

轻度情况以少量松散白粉为主，石材表面基本完整。可先采用柔软干拖、适配吸尘工具等方法收集析出物，并观察干燥后的变化。新铺装在排湿过程中可能需要重复清理。Natural Stone Institute 对新铺装泛碱同样建议先采用干式清除，持续发生时再查明水分原因。技术参考

对干式清理后仍附着的部分，再选择与石材相容的专用产品局部处理。清理完成后，留出充分干燥时间，检查颜色和析出情况，再决定是否补做防护。若存在持续渗漏，应将修复水源纳入同一治理方案。

中度情况表现为较大面积白霜、较厚结晶，或清理后已经出现局部表面差异。处理通常涉及沉积去除与饰面恢复两部分。当修复方案涉及约 0.3—0.5毫米 的表层研磨时，应先通过具体修复样板评估：石材厚度、沉积附着深度、接缝高差及原有表面工艺，共同决定实际去除量。

抛光面可以在清理后恢复相应光泽，哑光面和自然面则应保持原有质感。晶面处理适用于相应材料与工艺，不能替代所有石材的表面恢复。修复样板应在干燥状态下比较颜色、纹理、反光和触感，再确定扩大施工的范围。

重度情况通常表现为持续厚重析出，并伴随起壳、剥落、空鼓或松动。此时需要检查粘结层与基层，评估局部拆除或重新铺装。拆除后处理水源、清理失效材料，重建适配的防潮与粘结体系，再对新石材进行相应防护和安装。

环氧防潮层是一种可评估的基层处理方向，实际采用时应核对基层水分、水压、产品适用条件与后续粘结要求。持续来水尚未解决时，直接在表面封闭可能使水盐迁移转向其他部位，或使问题继续发生在饰面内部。

白华结壳与水垢的处理

接缝白华的处理应先确定流挂起点。沿痕迹追查上方拼缝、板边和背后进水位置，可以判断沉积是否仍在形成。较薄附着物可采用适配的局部清洁方法，较厚瘤状结晶则可能需要机械去除，并恢复受影响的石材表面。

氨基磺酸类清洁剂依靠酸与沉积反应实现除垢。其适用前提是石材、填缝和相邻材料能够耐受相应产品。大理石、石灰石和洞石等碳酸盐石材，应采用适配的非酸性方案或由专业人员实施受控修复；“弱酸”并不能消除对这类石材的侵蚀作用。材料相容性参考

专业化学处理时，应保护相邻金属和饰面，控制用量与接触范围，并及时收集残液、清除药剂。接缝修复应针对实际进水缺陷，同时保留构造所需的排水和变形功能。

水垢处理则侧重外部矿物沉积。薄层水垢可选择与石材相容的专用产品，厚重水垢需要分阶段去除。采用敷贴方法时，包括 10—15分钟 在内的接触时间，应由具体产品说明和样板结果确认，不能脱离清洁剂浓度与材料类型单独使用。

大理石表面的含钙水垢与石材本体可能具有相近成分，去除时尤其需要判断沉积与本体的界面。机械研磨应控制范围和去除量；若清理后留下的是失光、发涩或蚀斑，应转入表面修复，而不是继续增加除垢强度。

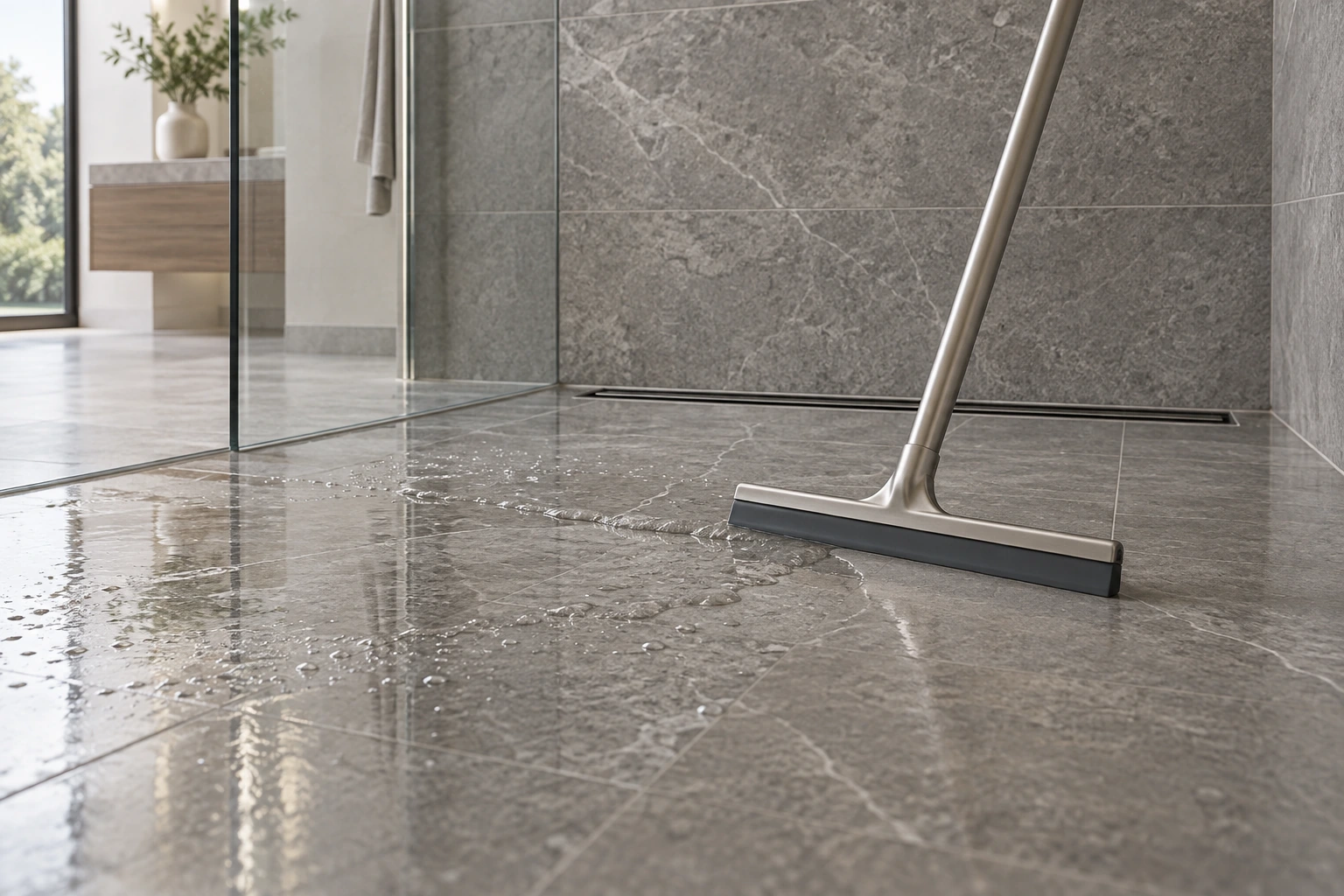

减少水垢积累，可以从缩短表面滞水时间入手。淋浴后刮水、台盆周边及时擦干、完善地面坡度及排水，均能减少重复沉积。挡水条需要与排水方向协调，软水设备则可以根据水质和使用需求选择，用于降低相关矿物沉积负担。

维护与复查

日常维护应采用适配石材的温和清洁产品。pH 6—8 可作为接近中性的参考范围，选用时还应核对产品成分和石材用途。盐酸、硫酸、草酸类清洁剂以及白醋，不宜作为天然石材的日常通用清洁方式。

清洁剂用量过大或残留未去净，会形成薄膜与条痕。维护时应将产品残膜、皂垢和材料析出分别判断，避免对同一部位不断叠加清洁剂和防护剂。地面清洁后及时收水、保持通风，有助于缩短饰面潮湿时间。

防护维护需要建立复查周期。普通环境的 2—3年、高湿环境的 半年，可以作为拟定维护计划时讨论的检查节点，具体间隔应与产品要求和使用状况对应。是否重做，应结合实际磨损、吸水表现和产品寿命决定，使复查与补涂形成明确衔接。

修复完成后，应分别观察清理后、充分干燥后和正常使用后的状态。检查内容包括白色沉积是否继续形成、原有湿斑是否减轻、接缝是否稳定，以及石材颜色和光泽是否均匀。持续复发的位置应回到水源和构造层面重新检查。

石材泛碱的防治贯穿材料选择、加工防护、铺装和维护。前期减少盐分来源，施工中控制水分与工序，使用中减少滞水，再根据沉积形态安排相应修复，能够使表面处理与内部条件共同改善。对于大面积室内石材饰面，这种连续控制也决定了材料原有色泽、纹理和空间完整性能否在使用中保持。
